Оброблювальний центр з ЧПК EsseTeam Full (1993 р. в.)

  • В наявності

221 381 ₴

+380 (67) 828-77-30
повернення товару протягом 14 днів за домовленістю
Оброблювальний центр з ЧПК EsseTeam Full (1993 р. в.)
Оброблювальний центр з ЧПК EsseTeam Full (1993 р. в.)
221 381 ₴
В наявності
+380 (67) 828-77-30
Опис
Характеристики
Інформація для замовлення

Верстат повністю обслугований сервісною службою Doligno, офіційного дилера SCM Group.

Знаходиться на складі Doligno.



Верстат призначений для обробки дерев'яних або схожих за своїми фізичними властивостями матеріалів. Може використовуватися для прямолінійного і криволінійного форматування або профілювання меблевих деталей і для присадки попередньо розкроєних на інших верстатах заготовок.

Загальний опис

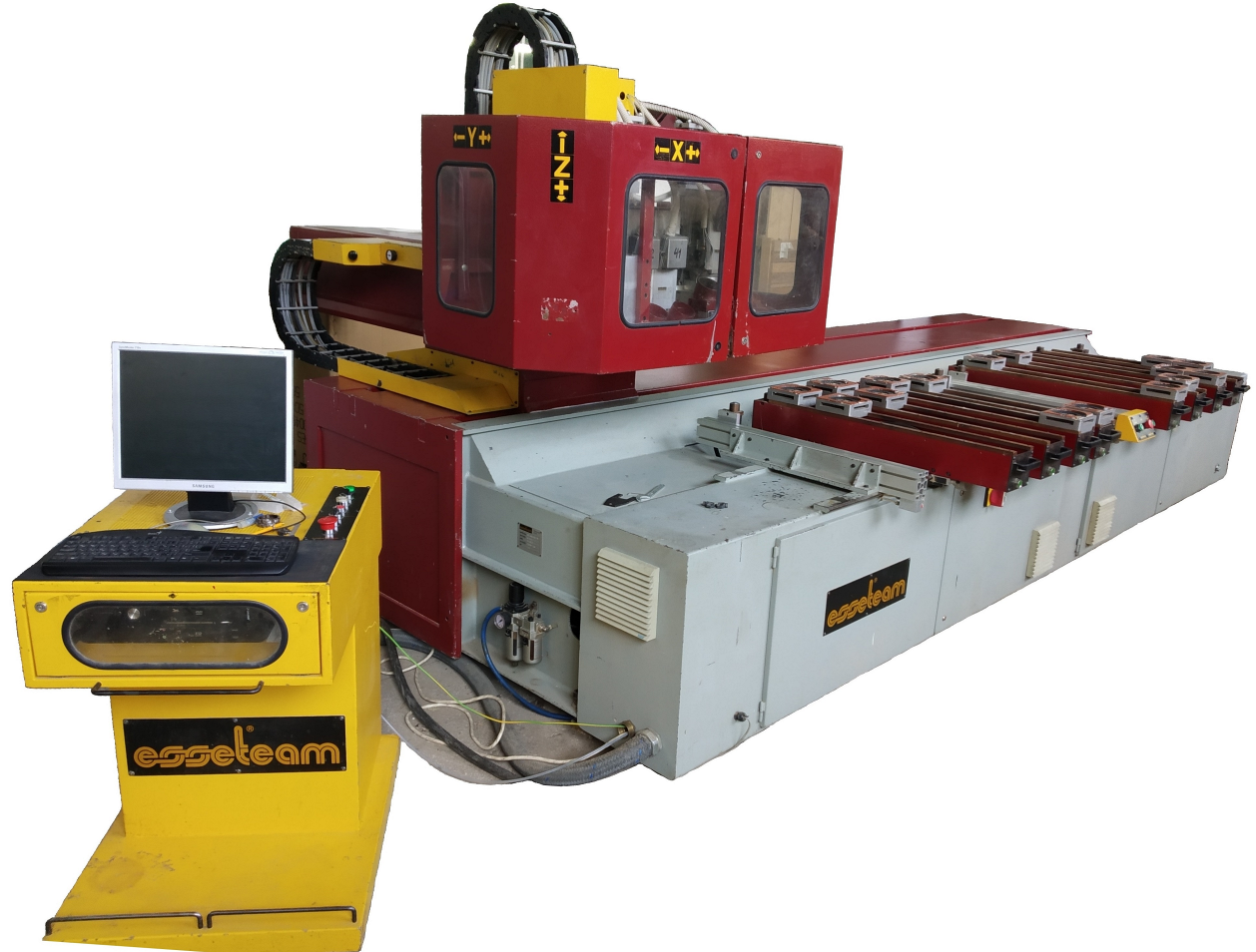

Трьохкоординатний обробний центр з ЧПК з консольним робочим столом і рухомою балкою, на якій розташовані обробні вузли, призначений для виконання наступних видів обробки:

  • стандартні фрезерні роботи
  • пиляння і пазування уздовж осі Х і вздовж осі Y
  • вертикальне свердління на верхній поверхні деталі
  • горизонтальне свердління з усіх чотирьох бічних сторін

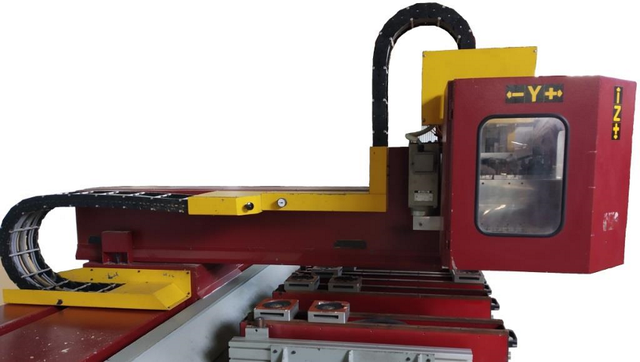

Рухома балка

Рухома балка являє собою зварену сталеву конструкцію з внутрішніми ребрами жорсткості, на якій закріплена обробна група. Для забезпечення безпеки обробні вузли закриті захисною кабіною.

Переміщення балки по осях Y і Z здійснюється по спеціальних напрямних, за допомогою шарикогвинтової передачі, по осі X за допомогою рейки і шестерні.

В якості приводу використовуються безщіточні двигуни.

Станина і робочий стіл

Зварна сталева конструкція, посилена ребрами жорсткості.

Розміри робочого столу - 3100×1000 мм.

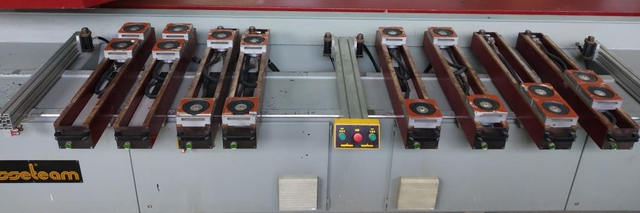

Робочий стіл складається з восьми консолей, на кожній з яких розташовано по дві вакуумних присоски.

Стіл фізично розділений на дві робочі зони - по 4 консолі в кожній половині робочого столу. Автоматично висунуті базові упори задають початок координат і забезпечують точне базування оброблюваних заготовок. У даній конфігурації базування заготовок здійснюється ТІЛЬКИ по заднім упорам з лівого боку столу.

Стіл оснащений вакуумною системою. Верстат укомплектований вакуумним насосом продуктивністю 40 м³/год потужністю 1,25 кВт. Насос розташований всередині станини верстата і не займає додаткового місця.

Обробна група

Складається з:

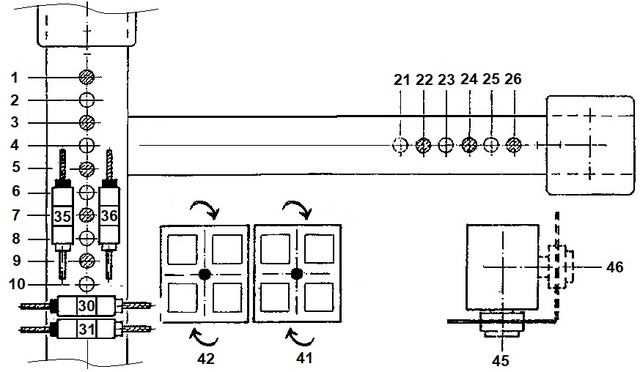

  • двох незалежних свердлильних голів з вертикальними (1...10, 21...26) і горизонтальними (по осі X 30, 31, по осі Y 35, 36) свердлильними шпинделями
  • двох фрезерних електрошпинделів з ручною фіксацією інструмента (41, 42)

  • пильного вузла з поворотом пили уздовж осі X (45) або Y (46)

Перша свердлильная голова включає в себе:

  • 10 незалежних вертикальних шпинделів уздовж осі Y (1...10)
  • 4 незалежних двосторонніх горизонтальних шпинделя (вісь X - 30, 31, вісь Y - 35, 36)

Друга сверлильная голова включає в себе:

  • 6 незалежних вертикальних шпинделів уздовж осі Х (21...26)

Відстань між осями шпинделів - 32 мм.

Частота обертання - 4000 об/хв.

Потужність двигуна - 2×3 кВт (для приводу кожної свердлильної голови використовується окремий двигун).

Електрошпинделі (2 шт.)

  • система фіксації інструменту ER32 (ручна фіксація)
  • частота обертання 3000...18000 об/хв
  • потужність 7,2 кВт
  • праве обертання (при необхідності можна перемкнути на ліве обертання)
  • інвертор для регулювання частоти обертання і швидкої зупинки шпинделя
  • повітряне охолодження шпинделя
  • інтерполяція по трьох осях

Пильний вузол

  • пила макс. Ø 180 мм
  • посадочне місце пики Ø 30 мм, стандартні фланці
  • частота обертання 5000 об/хв
  • потужність 2,2 кВт
  • пневматична система повороту пили уздовж осей X або Y

Пульт управління (ЧПК)

Система управління ЧПК «CNC 90». Програма управління верстатом встановлена на ПК, інтегрований в пульт управління.

За допомогою пульта управління здійснюється як управління верстатом, так і написання керуючих програм.

Система змазки

Ручна система змазки. Для зручності проведення змазування тавотниці встановлені в легкодоступних місцях або сконцентровані на корпусах вузлів верстата. Змазування виконується за допомогою спеціального шприця.

Аспіраційна система

Для підключення аспіраційної установки на робочих вузлах верстата передбачені аспіраційні кожухи. Під консолями робочого столу передбачені два аспіраційних каналу для збору стружки, що була відведена через аспіраційні кожухи робочих вузлів.

Займана площа

Для установки верстата потрібно приміщення з мінімальною площею 5 х 6 метрів.

Основні
Додатковий сервісНавчання, Сервісне обслуговування, Установка
СтанВживані
Країна виробникІталія
ЧПУТак
ВиробникEsseteam
Настановні параметри
Діаметр аспіраційного патрубка, мм3х80, 2х100
Тиск стисненого повітря, бар7
Швидкість повітря в системі аспірації, м/с30
Загальна маса верстата, кг5200
Витрата стисненого повітря, л/хв150
Продуктивність аспірації, м3/годину5000
Ø штуцери приєднання стисненого повітря, мм12
Макс. споживана потужність, кВт15
Робочий стіл
Розміри робочого столу, мм3100х1000
Тип робочого столуКонсольний стіл
Вакуумний насос, м3/год40
Свердлильна голова
Вертикальні шпинделі, шт.16 (6x–10y)
Горизонтальні шпинделі, шт.8 (4x–4y)
Электрошпиндель
Потужність стандартна, кВт7,2
Максимальна частота обертання, об/хв18000
Пильний вузол
Потужність двигуна, кВт2,2
Частота обертання, об/хв5000
Максимальний Діаметр пильного диска, мм180
Координатні осі (x–y–z)
Хід по осях x–y–z, мм4000 - 1060 - 180
Розміри оброблюваної деталі x–y–z, мм3100 - 1000 - 120
  • Ціна: 221 381 ₴
  • Спосіб упаковки: Информацию по комплектации станка уточняйте у менеджера.
